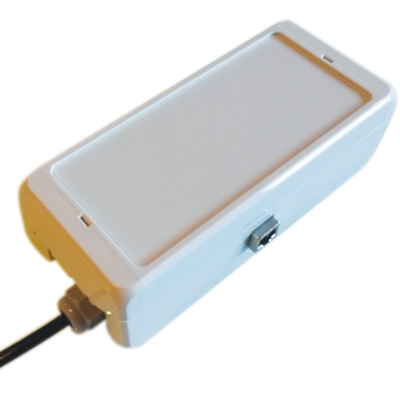

WixLi GW – Gateway

WixLi™ est une solution standardisée sans-fil pour la gestion optimisée de l’éclairage public qui est composée de différents types d’équipements (contrôleur au point lumineux, passerelle de communication). Une application web permet la programmation à distance et la supervision du parc de points lumineux.

La Gateway WixLi (WixLi-GW) permet la programmation et le contrôle à distance des points lumineux via le réseau maillée ZigBee.
Elle permet l’installation, la programmation et la supervision à distance de l’ensemble des points lumineux.

Le fonctionnement WixLi GW – Gateway

La passerelle WixLi peut est installée dans l’armoire, sur un mât ou sur tout support disposant d’une alimentation secteur. Elle permet de programmer et superviser un ensemble de nœuds WixLi sur une zone.

Elle fait office d’horloge astronomique grâce à sa gestion précise des éphémérides.

Elle est capable d’une gestion à l’armoire et permet le contrôle d’un contacteur et la gestion d’une entrée capteur.

Enfin, elle dispose d’une interface RS485 pour échanger avec des compteurs électriques ou tout autre équipement.

La passerelle collecte les informations de diagnostic et de consommation des luminaires rattachés aux différents nœuds via le protocole standardisé radiofréquence ZigBee.

La passerelle transmet au logiciel de supervision les informations collectées au travers de technologie radio standardisée (3G) de façon sécurisée par VPN (un accès par Ethernet est également proposé).

La passerelle communique avec le logiciel Superviseur via un réseau TCP/IP (GPRS-3G, Ethernet) via des mécanismes standards (XML, JASON, http, FTP…).

  • Création de groupesde points lumineux

    Création de groupes
    de points lumineux

  • Gestion de l’éclairagepar capteurs de présence

    Gestion de l’éclairage
    par capteurs de présence

  • Réglage de l’intensitéde l’éclairage

    Réglage de l’intensité
    de l’éclairage

  • Agenda et programmation horaire

    Agenda et
    programmation horaire

  • Configuration et paramétrage à distance

    Configuration et
    paramétrage à distance

  • Diagnostic et supervision

    Diagnostic et supervision

  • Réseau connecté sans-fil pour la Smart City

    Réseau connecté sans-fil
    pour la Smart City

  • Mesure de la consommation électrique en kWh

    Mesure de la consommation
    électrique en kWh

Les caractéristiques techniques

Normes :

  • EN300328
  • EN301489-1 &EN301489-3
  • EN62479
  • EN62368-1 :20014

Power supply :

  • AC 110-240 Vac
  • DC 5V-18V / 5W
  • Power consumption < 2W (Ethernet mode)
  • Class II (no earth)

Communication :

  • Wireless mesh ZigBee protocoI IEEE802.15.4
  • Frequency band 2.4GHz ( TX 8 dBm / sensibility RX -103dBm)
  • Radio range : until 120 meters
  • Ethernet or 3G access to CMS

Electrical features :

  • Fit in cabinet or in the mast
  • Relay output for remote control from cabinet
  • Input logical management (sensor, door opening, etc..)
  • RS 485 (ModBus) interface to manage power meter or any
    equipments.

Operatings condition :

  • Temperature : -30 °C / +80 °C
  • Protection class : IP66

Installation

La passerelle WixLi peut être installée dans l’armoire, sur un luminaire, ou sur tout support disposant d’une alimentation secteur. Elle permet de programmer et superviser un ensemble de noeuds WixLi sur une zone.
