WixLi NEMA

WixLi est une solution standardisée sans-fil pour la gestion optimisée de l’éclairage public qui est composée de différents types d’équipements (contrôleur au point lumineux, passerelle de communication). Une application web permet la programmation à distance et la supervision du parc de points lumineux.

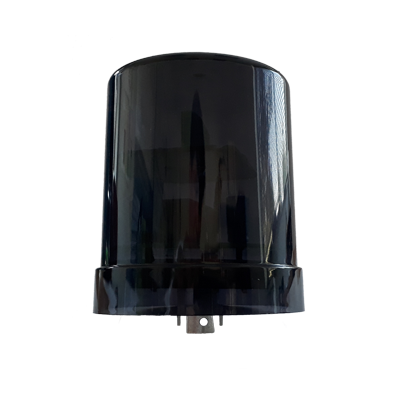

Nema-WixLi

Le fonctionnement WixLi NEMA

Le contrôleur WixLi-NEMA peut être installé sur un luminaire via le connecteur ANSI C137.41 à verrouillage par rotation NEMA.
Le niveau d’éclairage peut être ajusté via l’interface DALI, un contrôleur peut gérer jusqu’à 5 pilotes DALI selon différents calendriers journaliers.
WixLi-NEMA utilise un réseau maillé ZigBee sans fil pour permettre la communication entre les luminaires.

WixLi-NEMA dispose d’une entrée contact sec compatible tout type de capteurs (présence, mouvement ou trafic, détecteurs …) adapter les niveaux de luminosité à la demande sur un groupe de luminaires.
Grâce à un compteur d’énergie intégré, le contrôleur WixLi-NEMA7 est capable de fournir des mesures électriques (P, U, I, facteur de puissance), la consommation d’énergie (kWh) et le diagnostic des luminaires.
La mise en service et la programmation des luminaires peuvent être effectuées à distance via notre passerelle dédiée Wixli-GW en utilisant notre application web Wixli-Vision.

  • Création de groupesde points lumineux

    Création de groupes
    de points lumineux

  • Gestion de l’éclairagepar capteurs de présence

    Gestion de l’éclairage
    par capteurs de présence

  • Réglage de l’intensitéde l’éclairage

    Réglage de l’intensité
    de l’éclairage

  • Agenda et programmation horaire

    Agenda et
    programmation horaire

  • Configuration et paramétrage à distance

    Configuration et
    paramétrage à distance

  • Diagnostic et supervision

    Diagnostic et supervision

  • Réseau connecté sans-fil pour la Smart City

    Réseau connecté sans-fil
    pour la Smart City

  • Mesure de la consommation électrique en kWh

    Mesure de la consommation
    électrique en kWh

Les caractéristiques techniques

Contrôleur Wilxi-NEMA 7 avec support ANSI C37.141

Normative rules :

  • EN301489
  • EN61000-4-5 (until 6kV)
  • EN61347-2-11 :2001
  • EN300328
  • EN301489-1 & EN301489-3
  • EN60950-1
  • EN62479

Power supply :

  • Input AC 110-240 Vac/ 50Hz
  • Galvanic isolation 4kVrms min (primary/secondary)
  • Standby Power consumption < 1W
  • Class II (no earth)

Communication :

  • Wireless mesh ZigBee protocoI IEEE802.15.4
  • Frequency band 2.4GHz ( TX dBm / sensibility RX -100dBm)
  • Radio range : until 250 meters (free field condition)

Drivers / ballast control :

  • DALI interface for dimming according to IEC62386
  • DALI driver ON/OFF (relay 5 Arms / 250VAC)
  • Electrical measurements P, U, I, kWh, power factor (cos ɸ)
  • Load capacity until 6 drivers DALI with independant schedule activity

Features :

  • Sensor input (one logical input)
  • Internal GPS for automatic location and time synchronization
  • OTA update (over the air)
  • Fail safe mode (automatic light ON in case of default)
  • CLO (Control Light Output) in option
  • LEDs indicator : power supply (red) / radio (green)

Mechanical :

  • Diameter 85mm x H 70mm
  • NEMA twist lock ANSI C137.41 socket

Operatings condition :

  • Temperature : -30 °C / +80 °C
  • Protection class : IP66

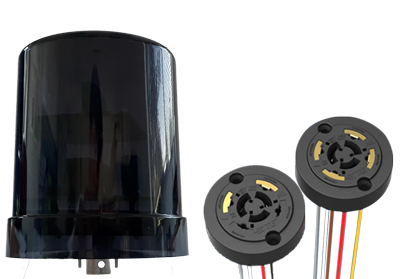

Installation

Le contrôleur WixLi-NEMA peut être installé sur un luminaire via le connecteur ANSI C137.41 à verrouillage par rotation NEMA.
