WixLi Zhaga

WixLi est une solution standardisée sans-fil pour la gestion optimisée de l’éclairage public qui est composée de différents types d’équipements (contrôleur au point lumineux, passerelle de communication). Une application web permet la programmation à distance et la supervision du parc de points lumineux.

zhaga-logo

Le Consortium Zhaga est une organisation internationale établissant des normes industrielles pour les modules de sources de lumière LED interchangeables. Le consortium est un programme membre de l’IEEE.

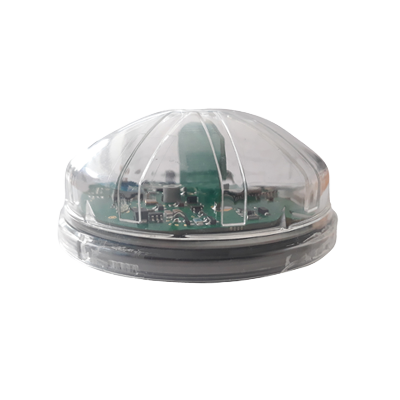

Zhaga-WixLi

Le fonctionnement WixLi Zhaga

WixLi-Zhaga peut être installé sur un luminaire via le connecteur Zhaga (selon le livre 18 – Consortium Zhaga).
Le niveau d’éclairage peut être ajusté via l’interface DALI, un contrôleur peut gérer jusqu’à six pilotes DALI par luminaire selon différents calendriers et ordres du jour.

WixLi-Zhaga utilise un réseau maillé sans fil ZigBee (IEEE 802.15.4) pour permettre la communication entre les luminaires.
Le contrôleur dispose d’une entrée de capteur compatible avec les contacts secs pour gérer tout type de capteurs (présence, mouvement ou trafic, détecteurs …) et adapter les niveaux de luminosité.

WixLi-Zhaga
fonctionne avec tous les drivers / ballasts, compatibles avec les spécifications Zhaga et est capable de fournir des mesures électriques (P, U, I, facteur de puissance), de consommation d’énergie (kWh) et autres informations de diagnostic.
La mise en service et la programmation des luminaires peuvent être effectuées à distance via notre passerelle dédiée Wixli-GW en utilisant notre application web Wixli Vision.

  • Création de groupesde points lumineux

    Création de groupes
    de points lumineux

  • Gestion de l’éclairagepar capteurs de présence

    Gestion de l’éclairage
    par capteurs de présence

  • Réglage de l’intensitéde l’éclairage

    Réglage de l’intensité
    de l’éclairage

  • Agenda et programmation horaire

    Agenda et
    programmation horaire

  • Configuration et paramétrage à distance

    Configuration et
    paramétrage à distance

  • Diagnostic et supervision

    Diagnostic et supervision

  • Réseau connecté sans-fil pour la Smart City

    Réseau connecté sans-fil
    pour la Smart City

  • Mesure de la consommation électrique en kWh

    Mesure de la consommation
    électrique en kWh

Les caractéristiques techniques

Zhaga-socket

WixLi Zhaga avec prise Zhaga standard

Normative rules :

  • EN301489
  • EN61000-4-5 (until 6kV) EN61347-2-11 :2001
  • EN300328
  • EN301489-1 & EN301489-3
  • EN60950-1
  • EN62479

Power supply :

  • Input DC 24V nominal (provided by driver)
  • Standby Power consumption < 1W

Communication :

  • Wireless mesh ZigBee protocoI IEEE802.15.4
  • Frequency band 2.4GHz ( TX dBm / sensibility RX -100dBm)
  • Radio range : until 250 meters (free field condition)

Drivers / ballast control :

  • DALI interface for dimming according to IEC62386
  • Electrical measurements P, U, I, kWh, power factor (cos ɸ)
    (measured by driver SR)
  • Load capacity until 6 drivers DALI with independant schedule activity

Features :

  • Sensor input (one logical input
  • Internal GPS for automatic location and time synchronization
  • OTA update (over the air).
  • Fail safe mode (automatic light ON in case of default)
  • CLO (Control Light Output) in option
  • LEDs indicator : power supply (red) / radio (green)

Mechanical :

  • Diameter 80mm x H 35mm
  • Zhaga socket according to book 18
  • Translucent or custom design

Operatings condition :

  • Temperature : -30 °C / +80 °C
  • Protection class : IP66

Installation

WixLi-Zhaga peut être installé sur un luminaire via le connecteur Zhaga (selon le livre 18 – Consortium Zhaga).

  • Fixation rapide sur le luminaire par le connecteur Zhaga
  • Communication sans fil standardisée ZigBee
  • Interface DALI pour gradation
  • Positionnement GPS
  • Consommation d’énergie (kWh) et diagnostic
